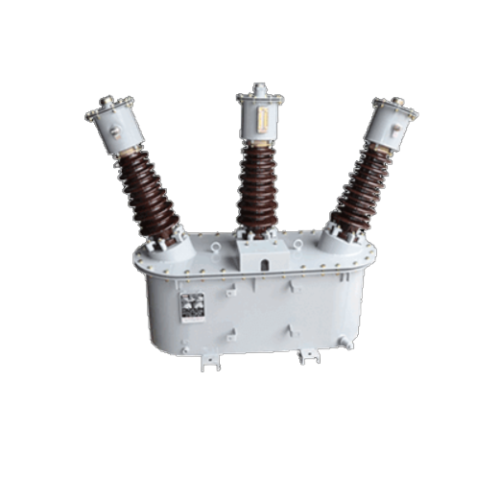

33-36 kV Oil type Combined CT PF

Product parameters:

– Outdoor oil immersed type combined CT PT

– Three phase four wire or three phase three wire

– Rated voltage: 33kV, 35kV, 36kV, 40.5kV’

– Metering class for CT: 0.2S, 0.2, 0.3, 0.5, 0.5S, 0.6

– Metering class for PT: 0.2, 0.3, 0.5, 0.6

– Standard: IEC, ANSI, GB

– Type name: JLS-33, JLS-35, JLS-35, JLSY-33, JLSY-35

General

This Outdoor oil immersed type combined current transformer/voltage transformer metering instrument transformer (metering units, MOF), used in current transformer used in 33kV, 35kV, 36kV and 40.5kV power system, for measuring energy.

It has been used in outdoor pole mounted and transmission line.

The voltage transformer is made from outdoor high quality transformer oil, high quality CRGO core for metering, primary and

secondary use pure electrolytic copper, both winding and core have shielding processing.

This combined instrument transformer can combine from 2 Current transformer and 2 voltage transformers to be 3 phase 3 wire, also

can combined from 3 current transformer and 3 voltage transformers to be 3 phase 4 wire.

2 voltage transformer structure use “V/V” connection, 3 voltage transformer structure use “Y/Y” connection.
